ProfileCut Optimizer WEB

Оптимизатор линейного раскроя профиля в браузере. На входе — детали с длинами и углами торцов, длины хлыстов, склад остатков. На выходе — карты раскроя и задание в цех. Установка не требуется, оплата за отчёт (карту расчёта).

Версия
Release 1.32.5
Стоимость
от 180 руб/расчёт
Открыть приложение Задать вопрос

Назначение

Задача одномерная: разложить детали заданной длины и углов по хлыстам известной длины так, чтобы отход был наименьшим. Учитываются ширина пропила, торцовка ведущего конца, минимальная длина делового остатка, ограничения станка по углам и габаритам зева. Результат — карты раскроя по хлыстам, спецификация материала, КИМ, число резов и число общих резов.

Углы торцов задаются раздельно для каждого конца. За базовую длину принимается длинная кромка детали. Габарит берётся по той грани, на которой лежит рез. Расхождение расчёта с цехом чаще всего возникает именно здесь: при косом торце деталь отличается от заявленной длины на величину порядка высоты сечения.

Алюминий поддерживается наравне со сталью. Сортамента у алюминия нет: ГОСТ 22233 задаёт сплавы и покрытия, сечения — дело производителя, каталоги систем закрыты. Программа не подставляет чужие данные, а принимает ваши: артикул, масса кг/м, длина хлыста, габарит для скоса. Масса берётся готовой — площадь сечения с камерами и рёбрами по габаритам не вычисляется.

Возможности

  • Работа в браузере

    установка, права администратора и настройка рабочих мест не требуются; расчёт идёт на сервере, мощность локальной машины не важна.

  • Оплата за расчёт

    база плюс позиции сверх включённых, умноженные на коэффициент редакции; разбор цены по позициям показывается до оплаты.

  • Общие резы

    при равных углах смежных торцов стык проходится одним резом: вместо двух пропилов один, клиновой отход между косыми торцами не образуется.

  • Пакетная резка

    хлысты складываются в пакет и режутся за один проход; раскладка ограничена габаритами зева станка по ширине и высоте.

  • Деление и стыковка

    деталь делится на две части, задаётся разрешённая область деления; стык проверяется на исполнимость с учётом наличия у станка приёмных тисков.

  • Зеркалирование

    деталь разворачивается на 180°, если это даёт равенство углов на стыке; применимо к симметричным профилям и симметричным деталям.

  • Четыре алгоритма оптимизации

    минимум отхода, минимум хлыстов, минимум переналадок, приоритет остатков; выбирается вручную или подбирается сравнением.

  • Сравнение вариантов

    расчёт всеми доступными алгоритмами оптимизации, КИМ, число хлыстов, отход, число резов и стоимость выводятся рядом.

  • Торцовка

    снимается только с ведущего конца хлыста; всё после последнего закрывающего реза остаётся остатком, хвостовая торцовка не назначается.

  • Склад деловых остатков

    склад загружается таблицей и подбирается перед новым прокатом; кусок короче заданного порога относится к безвозвратному отходу.

  • Учёт покрытия

    покрытие входит в признак совместимости склада: остаток одной партии окраски или анодирования не подставится под другую.

  • Справочник ГОСТ

    694 типоразмера по восьми ГОСТам (8639, 8645, 8240, 8509, 8510, 8239, 26020, Р 57837) и 82 марки стали с проверкой применимости.

  • Свой справочник профилей

    пять полей: артикул, наименование, масса кг/м, длина хлыста, габарит для скоса; загрузка из выгрузки или прайса поставщика.

  • Отчёты

    PDF, XLSX, DOCX, CSV, HTML: карты, спецификация деталей и материала, сводная статистика, КИМ общий и по видам профиля.

  • Карты раскроя

    хлыст в виде отрезка вдоль длины, детали в порядке резки с длинами и углами, деловой остаток отмечен отдельно от отхода.

Редакции и стоимость

  • Lite

    180 ₽ за отчёт до 10 строк, далее 6 ₽ за строку

    Спецификация — не более 50 строк, нет маркировки

    Раскрой, углы реза, деловые остатки, отчёт с картами

  • Standard

    300 ₽ за отчёт до 10 строк, далее 10 ₽ за строку

    Спецификация — не более 500 строк

    Дополнительно к возможностям редакции "Lite": склад остатков, общие резы, пакетная резка, импорт из Excel, файл маркировки

  • Pro

    450 ₽ за отчёт до 10 строк, далее 15 ₽ за строку

    Без ограничения строк

    Дополнительно к редакции "Standard": импорт из Tekla (DSTV) и CAD (*.step), деление и стыковка деталей

Расчёт и предварительные итоги бесплатны: расход материала и коэффициент использования видны до оплаты. Оплачивается только готовый отчёт с картами раскроя. Регистрация не требуется.

Перейти к расчёту

Маркировка задания, этикетки со штрихкодом, роли пользователей и свой бланк отчёта в веб-версии пока не реализованы

Системные требования

Программа работает в браузере, устанавливать ничего не нужно. Подойдёт любой современный браузер на компьютере — Chrome, Яндекс.Браузер, Firefox, Edge. Файлы спецификаций загружаются с компьютера, отчёт скачивается сразу после расчёта и высылается на почту (если она указана).

Порядок работы

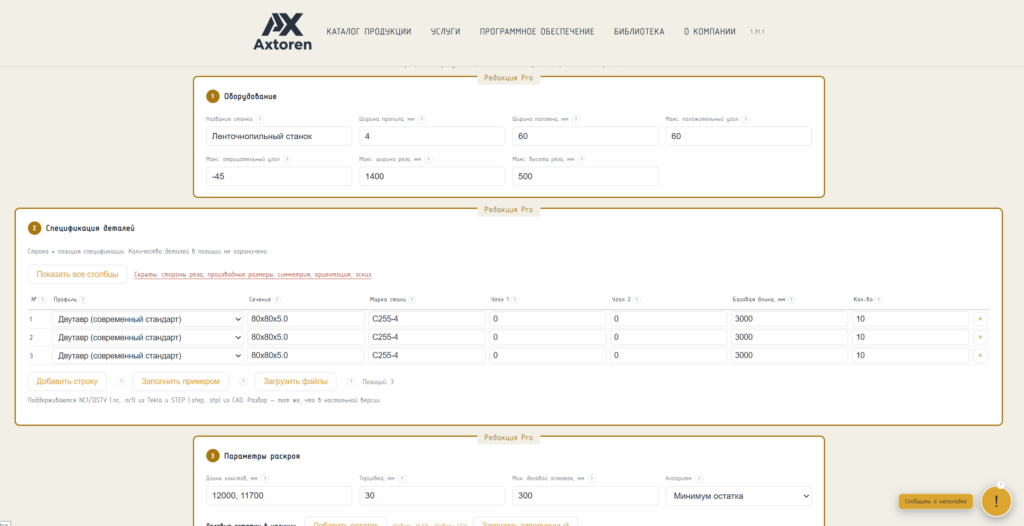

  1. Введите спецификацию и параметры станка — регистрация не требуется.
  2. Расчёт и предварительные итоги бесплатны: вы видите расход материала до оплаты.
  3. Оплачиваете только готовый отчёт с картами раскроя.
  4. Вопросы по работе сервиса — на support@axtoren.ru.

Опишите задачу — предложим решение и назовём срок.
